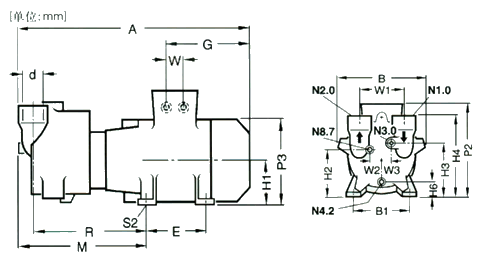

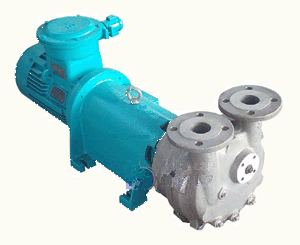

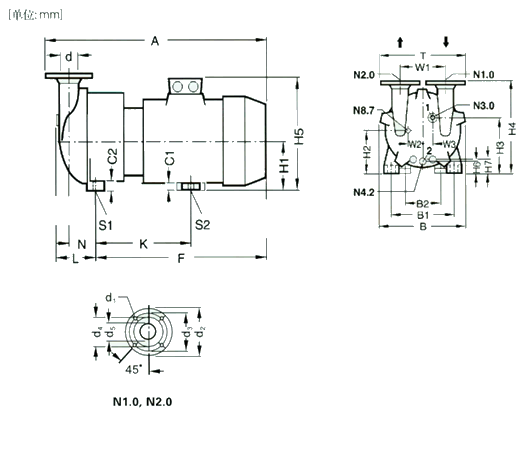

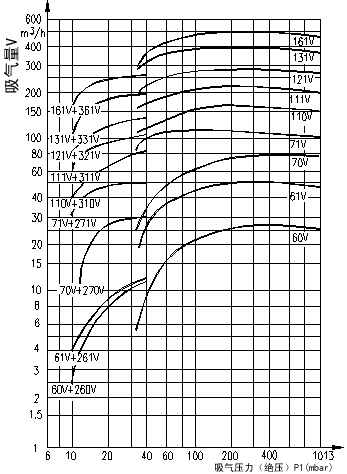

2BV系列液环式真空泵及压缩机   2BV2液环式真空泵/压缩机 　   概述 　 2BV系列真空泵适用于抽除气体和水蒸气，吸气压力可以达到33mbar绝压(97%真空度)。当真空泵在吸气压力低于80mbar的状态下长期工作时，应联接气蚀保护管，以对泵进行保护。如配大气喷射器，吸气压力可达10mbar，喷射器可直接安装在真空泵上。作为压缩机用时，其压力最大至0.26MPa(绝压)。   　　结构及特点： 机泵同轴式直联设计，节省空间，易于安装。 采用机械密封作为标准配置,消除了泄露,维护简便。 运行平稳，噪音可低至62分贝。 统一的耐腐蚀设计，青铜叶轮提高了泵的耐腐蚀性，如采用不锈钢材质更适用于更为苛刻的应用。 独特的柔性排气口设计，不会产生过压缩，确保了2BV在其性能范围内效率最佳。 2BV液环真空泵的主要用领域 真空过滤 （化学制品过滤厂，化学制品处理厂，铁矿厂，采矿业，磷肥厂，造纸厂，家禽加工厂，选煤厂） 蒸汽回收 （蒸馏器，装卸站） 水泵引水 （自来水厂） 冷凝器水箱补水 （电站） 真空蒸馏 （牛奶厂，食品厂，化工厂，纸浆厂） 烘干 （化工、医药制造业） 真空消毒 （医院，医务室，实验室） 木材处理/干燥   挤出成型 （塑料行业） 医药/实验室真空   成型 （塑料，聚乙烯，橡胶，轮胎等制造业） 溶剂回收   浸渍 （食品加工，木器加工，纺织厂，胶合板厂，电线杆的制造等） 土壤净化   真空包装   液体脱气 （食品加工，水软化，瓶装厂） 萃取   压缩空气再生 （纸浆，钢铁，汽车，玻璃，化工） 制革   食品加工 （食品加工厂，牛奶厂） 罐装   　 技术参数 曲线编号 产品型号 最大气量m3/min 极限真空-Mpa 电机功率kW 泵转速r.p.m 工作液流量L/min 噪音 dB(A) 重量kg 60V 2BV2 060 0.45 0.097 0.81 2880 2 62 37 61V 2BV2 061 0.86 0.097 1.45 2880 2 65 41 70V 2BV2 070 1.33 0.097 2.35 2850 2.5 66 66 71V 2BV2 071 1.83 0.097 3.85 2860 4.2 72 85 110V 2BV5 110 2.75 0.097 4 1450 6.7 63 120 111V 2BV5 111 3.83 0.097 5.5 1450 8.3 68 150 121V 2BV5 121 4.66 0.097 7.5 1450 10 69 210 131V 2BV5 131 6.66 0.097 11 1430 15 73 280 161V 2BV5 161 8.33 0.097 15 970 20 74 390   　 选型示例： 　①设计点参数： 　　吸气量v=100m3/h 　　吸气压力P1=40mbar 　②其余参数同标准状态（见注） 　　选择与设计点①最接近的一条曲线 　③本例中为71V 　　根据曲线编号查出相应的产品型号 　　（即定贷号，但仅限于标准型） 　　如本例中可从71V中查得泵型为 　　2BV2071－ONC06-1p 　注：该性能曲线是在吸入介质为20℃的饱和空气，工作液温度15℃，排气压力1013mba的状态下得到的。性能允许差±10%，图中左侧为配用大气喷射器的性能曲线。     2BV2液环泵外形尺寸 型号 A B B1 E H1 H2 H3 H4 H6 M P2 2BV2060 455 186 140 100 90 118 126 195 37.5 244 250 2BV2061 476 186 140 100 90 118 126 195 37.5 263 250 2BV2070 545 223 160 140 100 128 146 222 33 280 270 2BV2071 566 223 190 140 112 140 158 234 45 309 300 型号 P3 R S2 W1 W2 W3 d N3.0 N4.2 N8.7 2BV2060 180 217 φ10 110 25.5 21 G1" G3/8" G1/4" G3/8" 2BV2061 180 236 φ10 110 25.5 21 G1" G3/8" G1/4" G3/8" 2BV2070 203 252 φ12 110 33 27 G11/2" G3/8" G1/4" G3/8" 2BV2071 225 278 φ12 110 33 27 G11/2" G3/8" G1/4" G3/8" 2BV5液环泵外形尺寸 型号 A B B1 B2 C1 C2 H1 H2 H3 H4 H5 2BV5110 637 325 255 190 41 26 140 156 202 361 328 2BV5111 679 325 265 216 36 26 150 166 212 371 363 2BV5121 771 347 265 216 36 26 150 167 217 385 363 2BV5131 852 377 300 254 35 30 175 194 249 427 435 2BV5161 1044 479 370 370 30 30 210 225 303 521 485 型号 H6 H7 K L F N S1 S2 T d1 d2 2BV5110 38 57 342 130 464 92 φ12 φ12 340 19 160 2BV5111 48 68 348 130 500 92 φ12 φ12 340 19 160 2BV5121 39 60 430 147 584 97 φ12 φ12 381.5 19 182 2BV5131 53 76 477.5 147 658.5 103 φ15 φ15 381.5 19 182 2BV5161 51 80 625 201 808 138 φ15 φ15 450 22 200 型号 d3 d4 d5 W1 W2 W3 d N3.0 N4.2 N8.7 2BV5110 123 97 52 180 52 27 DN50 G3/4" G3/8" G3/8" 2BV5111 123 97 52 180 52 27 DN50 G3/4" G3/8" G3/8" 2BV5121 142 113 66.5 200 57 29 DN65 G3/4" G3/8" G3/8" 2BV5131 142 113 66.5 200 57 29 DN65 G3/4" G3/8" G3/8" 2BV5161 156 130 80 250 81 41 DN80 G3/4" G3/8" G3/8"
