DP系列干式螺杆真空泵,是我公司经过多年的潜心研究研发成功的具有完全自主知识产权的产品，该产品的诞生标志着
我国在干式真空泵领域取得了重大突破，缩小了与国际先进真空技术的差距，填补了国内螺杆真空泵技术与产品的空白。
螺杆真空泵与其他品种的真空泵相比具有不可比拟的优点，可以大范围的替代罗茨真空机组、旋片式、滑阀式、往复式、水环式真空泵，广泛应用于电子、化工、医药、食品、航天、核能等领域。
结构及性能特点：
- 工作腔内无任何介质，可获得清洁真空。
- 工作腔及螺杆转子表面有防腐涂层，可适应恶劣工况。
- 气体在泵内无压缩，适宜抽取可凝性气体。
- 单台泵可从大气抽至1Pa，真空系统可大大简化。
- 水温对真空影响小，节水达90％以上,甚至可以不耗水。
- 不耗油,无滴漏。
- 旋转部件间无摩擦,可高速运转,整机体积小。
- 结构简单，维护方便。
- 被抽气体直接排出泵体，不污染水，无环保压力，气体回收更便捷。
- 可与罗茨泵、分子泵组成无油机组。
性能参数：
型号
规格 |
DP40-4 |
DP80-4 |
DP120-4 |
DP200-4 |
DP400-4 |
|
抽气速率L/S |
40 |
80 |
120 |
200 |
400 |
|
抽气速率M3/h |
145 |
288 |
432 |
720 |
1440 |
|
极限压力Pa |
3 |
3 |
1 |
1 |
5 |
|
功率KW |
4 |
7.5 |
11 |
18.5 |
37 |
|
同步转速 |
3000 |
1450 |
|
口径
mm |
吸入 |
40 |
50 |
80 |
100 |
150 |
|
排出 |
40 |
40 |
50 |
65 |
100 |
|
油量L |
1.3 |
1.6 |
2 |
4 |
12 |
|
冷却水L/min |
2 |
3.5 |
7 |
10 |
20 |
|
密封类型 |
吸气端 |
双唇型密封 |
|
排气端 |
双唇型密封 |
|
轴伸处 |
骨架油封 |
|
重量Kg（不含电机） |
220 |
317 |
403 |
600 |
1250 |
＊螺杆泵泵体内腔为PTFE涂层，转子表面有镍磷涂层和PTFE涂层任选。

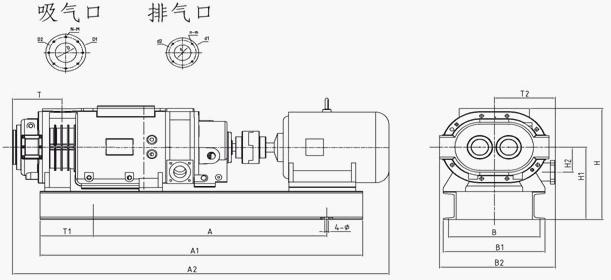

安装尺寸：
|
型号 |
A |
A1 |
A2 |
B |
B1 |
B2 |
H |
H1 |
H2 |
T |
|
DP-40 |
260 |
325 |
1055 |
260 |
300 |
325 |
95 |
155 |
300 |
122 |
|
DP-80 |
300 |
395 |
1247 |
295 |
345 |
365 |
102 |
170 |
335 |
132 |
|
DP-120 |
1039 |
1139 |
1486 |
327 |
397 |
483 |
159 |
322 |
509 |
199 |
|
DP-200 |
1100 |
1522 |
1775 |
433 |
480 |
545 |
566 |
395 |
128 |
233 |
|
DP-400 |
|
|
|
|
|
|
|
|
|
|
|
|
T1 |
T2 |
D |
D1 |
D2 |
N-M |
d |
d1 |
d2 |
n-m |
|
DP-40 |
45 |
165 |
40 |
90 |
70 |
4-M8 |
40 |
90 |
70 |
4-M8 |
|
DP-80 |
48 |
180 |
50 |
100 |
80 |
4-M10 |
40 |
90 |
70 |
4-M10 |
|
DP-120 |
50 |
243 |
80 |
180 |
150 |
4-M12 |
50 |
100 |
85 |
4-M10 |
|
DP-200 |
250 |
288 |
100 |
190 |
160 |
8-M12 |
65 |
170 |
125 |
4-M12 |
|
DP-400 |
|
|
|
|
|
|
|
|
|
|

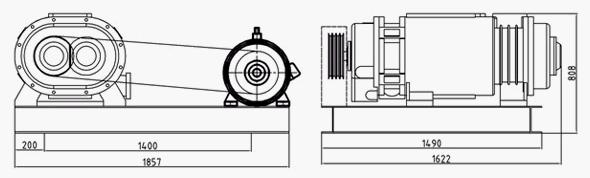

DP-400安装尺寸图

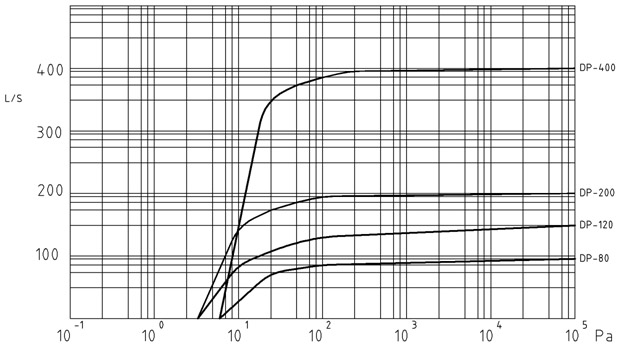

抽速曲线
|
