| 高真空油扩散泵机组 |
 |
| |
| 详细说明 |
| 高真空油扩散泵机组是以高真空油扩散泵为主泵的一套完整的抽气系统，机组可直接接入与机组相适的被抽容器，使被抽容器获得高真空状态. 高真空油扩散泵机组被广泛的应用于电子、冶金、原子能工程及空间模拟等领域。 |
真空机组技术参数
| 型 号 |
极限压力Pa |
抽速L/s |
主泵加热功率kW |
主机型号 |
配用的挡板 |
配用的高真空阀(气、电动阀) |
配用的前级泵 |
进气口直径D |
D1 |
N-Φ1 |
中心高尺寸 |
| JK-200T |
5x10-4
|
600 |
1.8 |
K-200T |
SB-200 |
GF-200 |
GDD-J200 |
GDQ-J200 |
2X-15 |
200 |
250 |
8-Φ12 |
940 |
| JK-300T |
1400 |
3 |
K-300T |
SB-300 |
GF-300 |
GDD-J300 |
GDQ-J300 |
2X-30 |
300 |
350 |
8-Φ14 |
1160 |
| JK-320TD |
1500 |
4 |
K-320TD |
内藏式 |
|
GDD-J320 |
GDQ-J320 |
2X-30 |
320 |
395 |
12-Φ14 |
1340 |
| JK-400T |
2600 |
4.5 |
K-400T |
SB-400 |
|
GDD-J400 |
GDQ-J400 |
2X-70 |
400 |
465 |
8-Φ18 |
1500 |
| JK-500TD |
3800 |
6.9 |
K-500TD |
内藏式 |
|
GDD-J500 |
GDQ-J500 |
2X-70 |
500 |
580 |
16-Φ14 |
1700 |
| JK-600T |
5600 |
8.4 |
K-600T |
SB-600 |
|
GDD-J600 |
GDQ-J600 |
2X-70 |
600 |
670 |
12-Φ21 |
2030 |
| JK-800 |
7560 |
8.4 |
K-800 |
SB-800 |
|
|
GDQ-J800 |
2X-70 2台 |
800 |
880 |
20-Φ21 |
2280 |
| JK-800TD |
8600 |
15 |
K-800TD |
内藏式 |
|
|
GDQ-J800 |
H-150(2台) |
800 |
880 |
20-Φ21 |
2414 |
| JK-1000TD |
13000 |
24 |
K-1000TD |
内藏式 |
|
|
GDQ-J1000 |
H-150(2台) |
1000 |
1090 |
24-Φ23 |
2915 |
| JK-1200 |
16000 |
24 |
K-1200 |
SB-1200 |
|
|
GDQ-J1200 |
H-150 2台 |
1200 |
1310 |
28-Φ25 |
3582 |

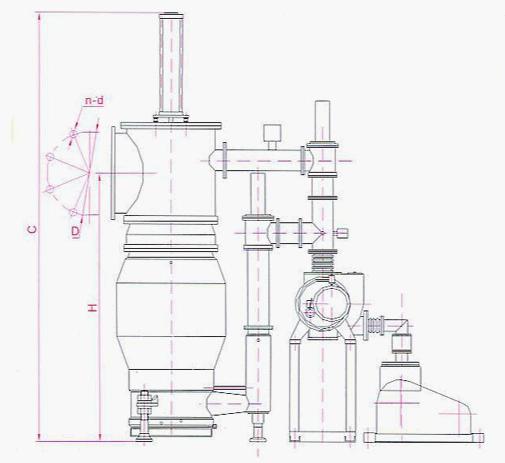

扩散泵机组装配图
  |
JKT系列高真空抽气机组连接尺寸表
|
型号尺寸 |
JK-200T |
JK-300T |
JK-400T |
JK-500T |
JK-600T |
JK-800T |
JK-1000T |
JK-1200T |
| C |
1425 |
1810 |
2270 |
2450 |
3277 |
3941 |
4930 |
5726 |
| D |
φ250 |
φ350 |
φ465 |
φ565 |
φ670 |
|
φ1090 |
φ1310 |
| H |
885 |
1140 |
1430 |
1425 |
φ21 |
2500 |
2950 |
3598 |
| d |
φ12 |
φ14 |
φ18 |
φ18 |
2050 |
φ21 |
φ23 |
φ25 |
| n |
8 |
8 |
8 |
12 |
12 |
20 |
24 |
28 | | |
|
|
